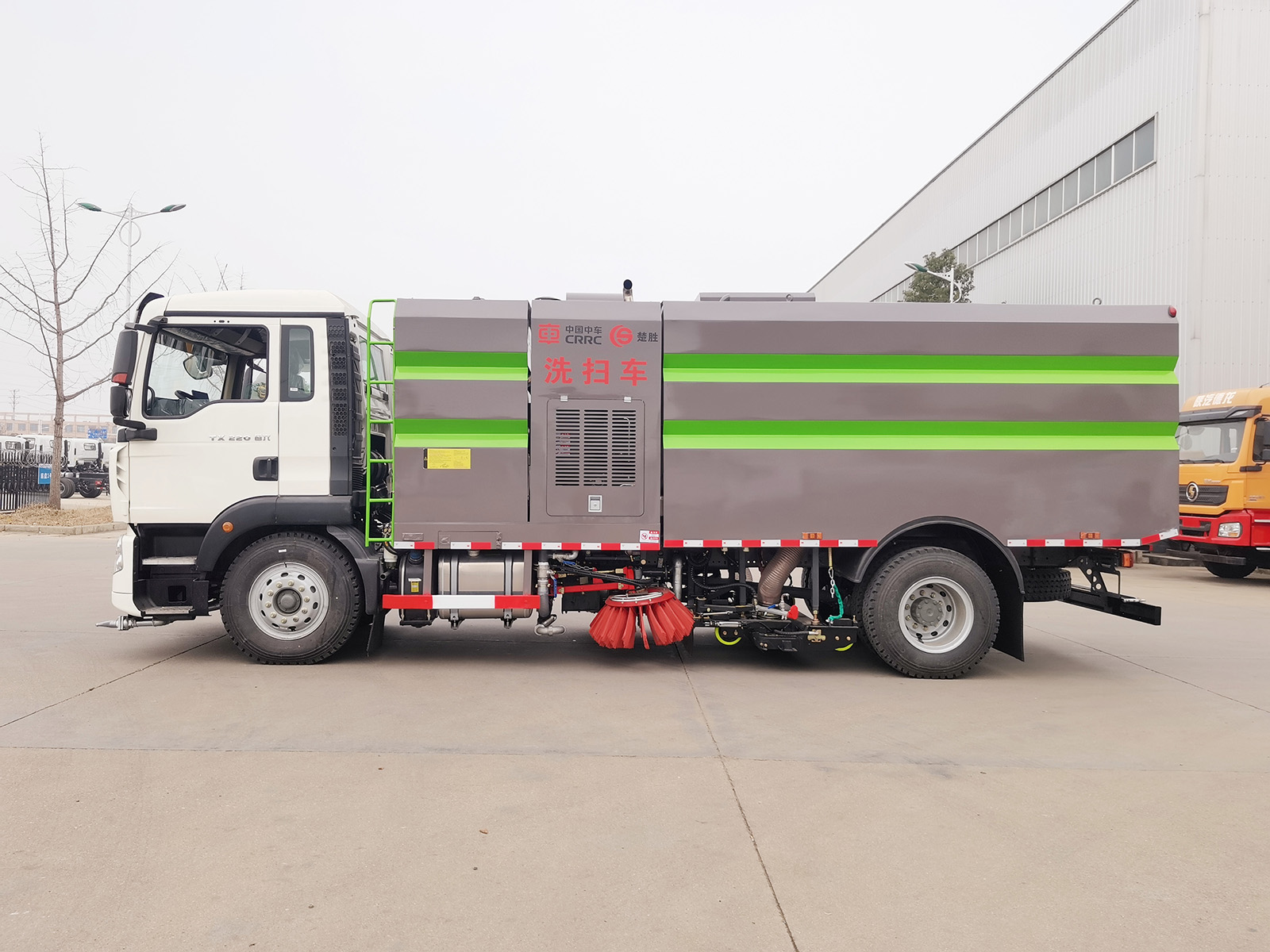

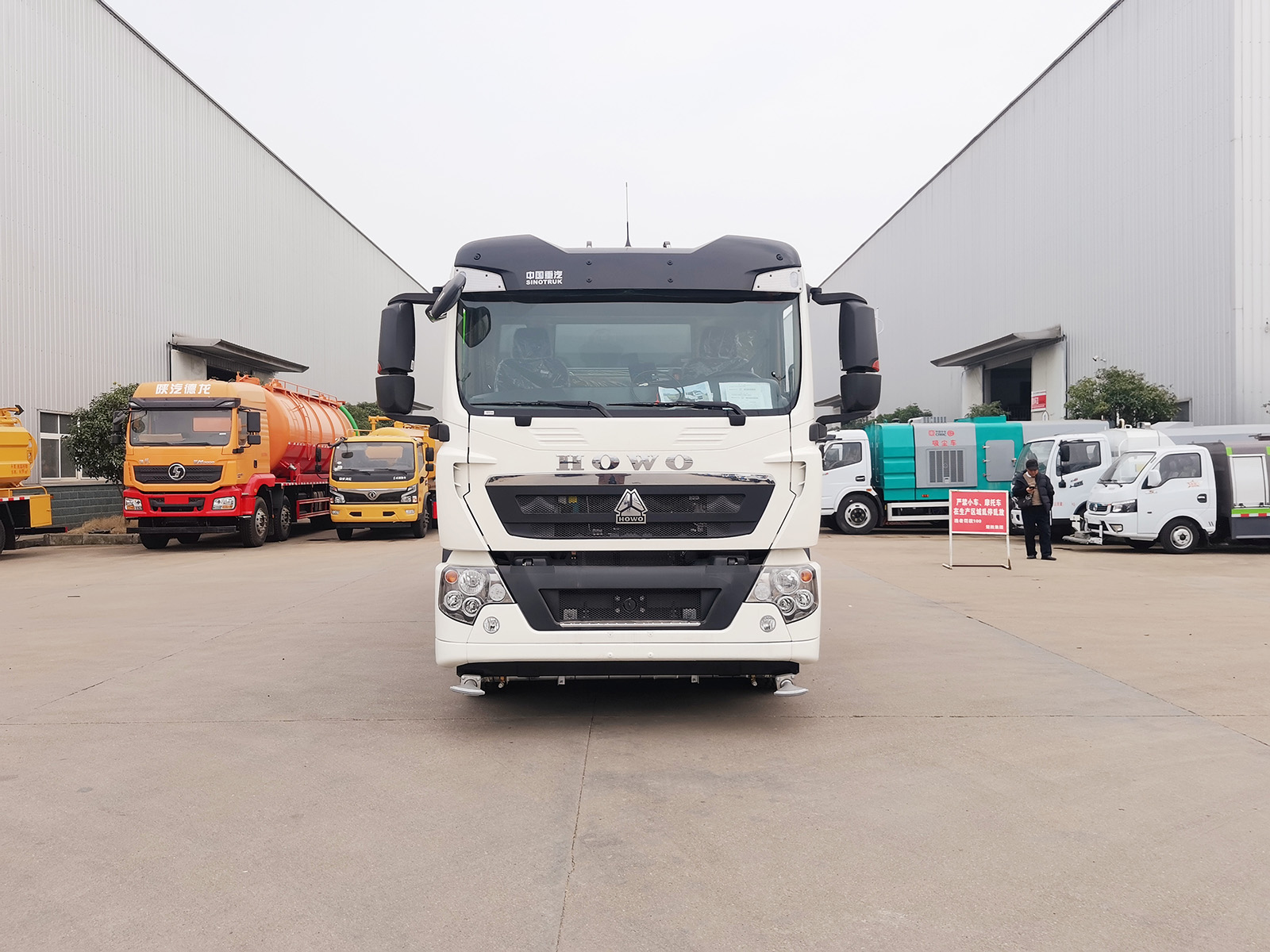

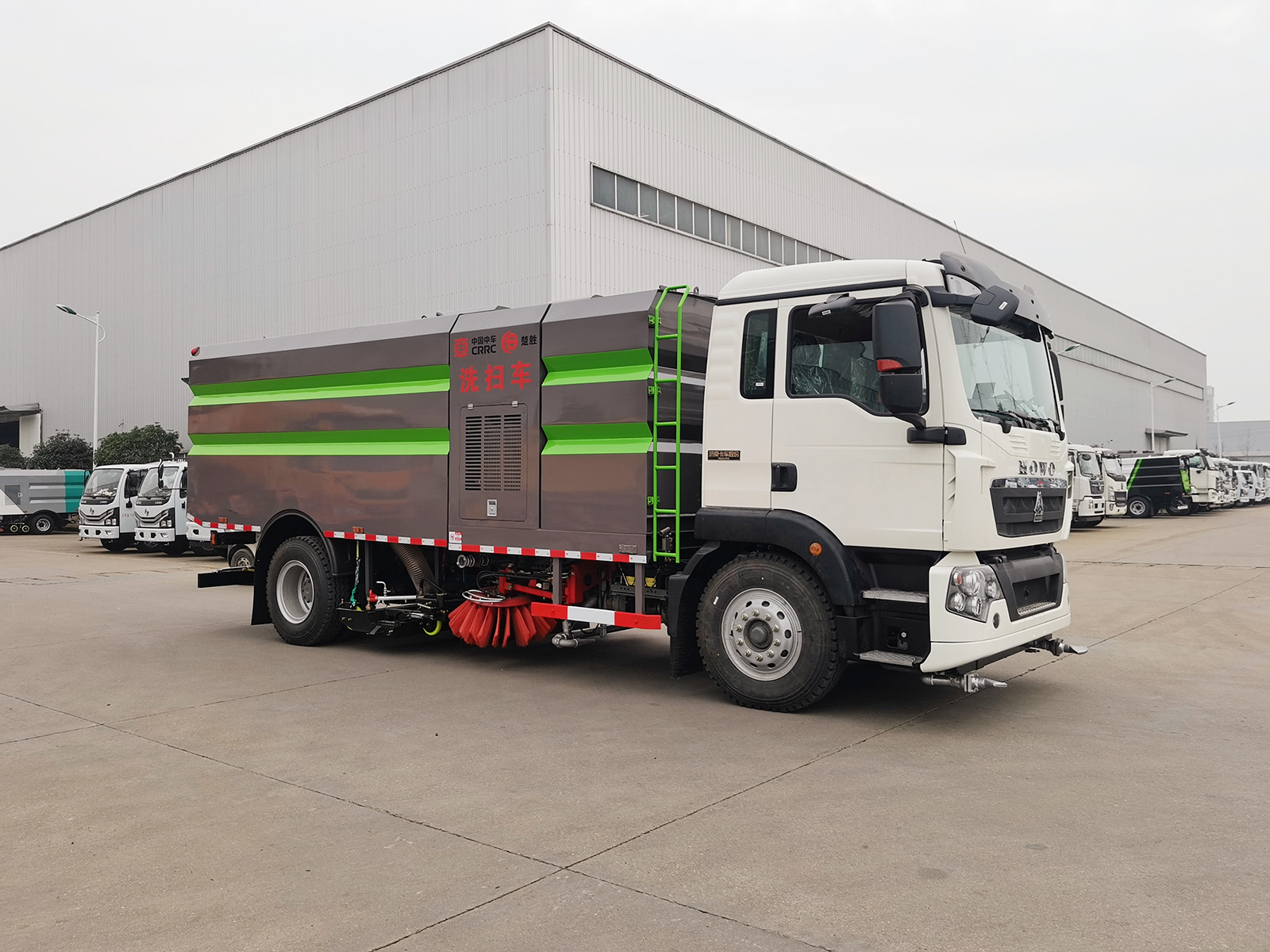

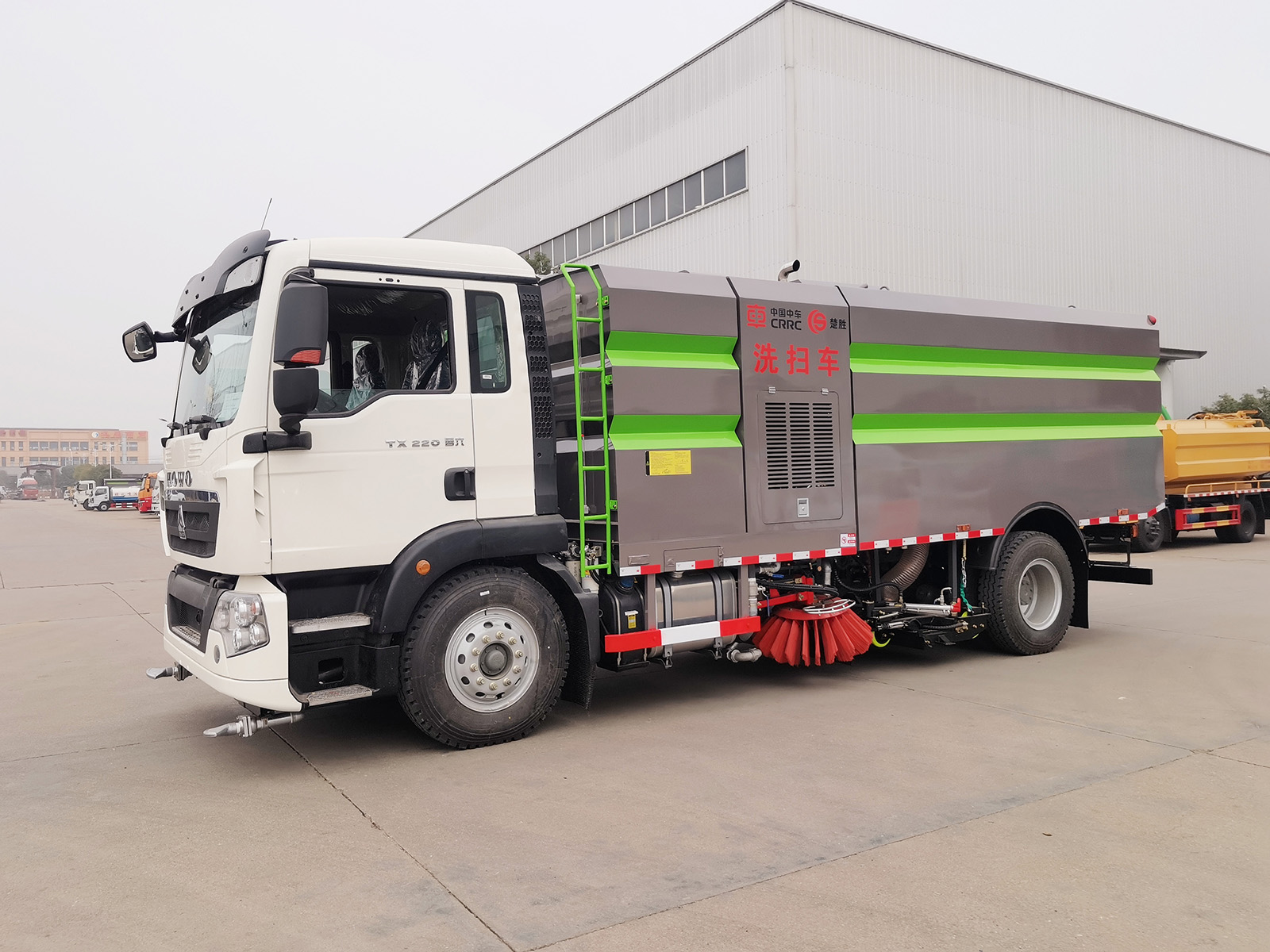

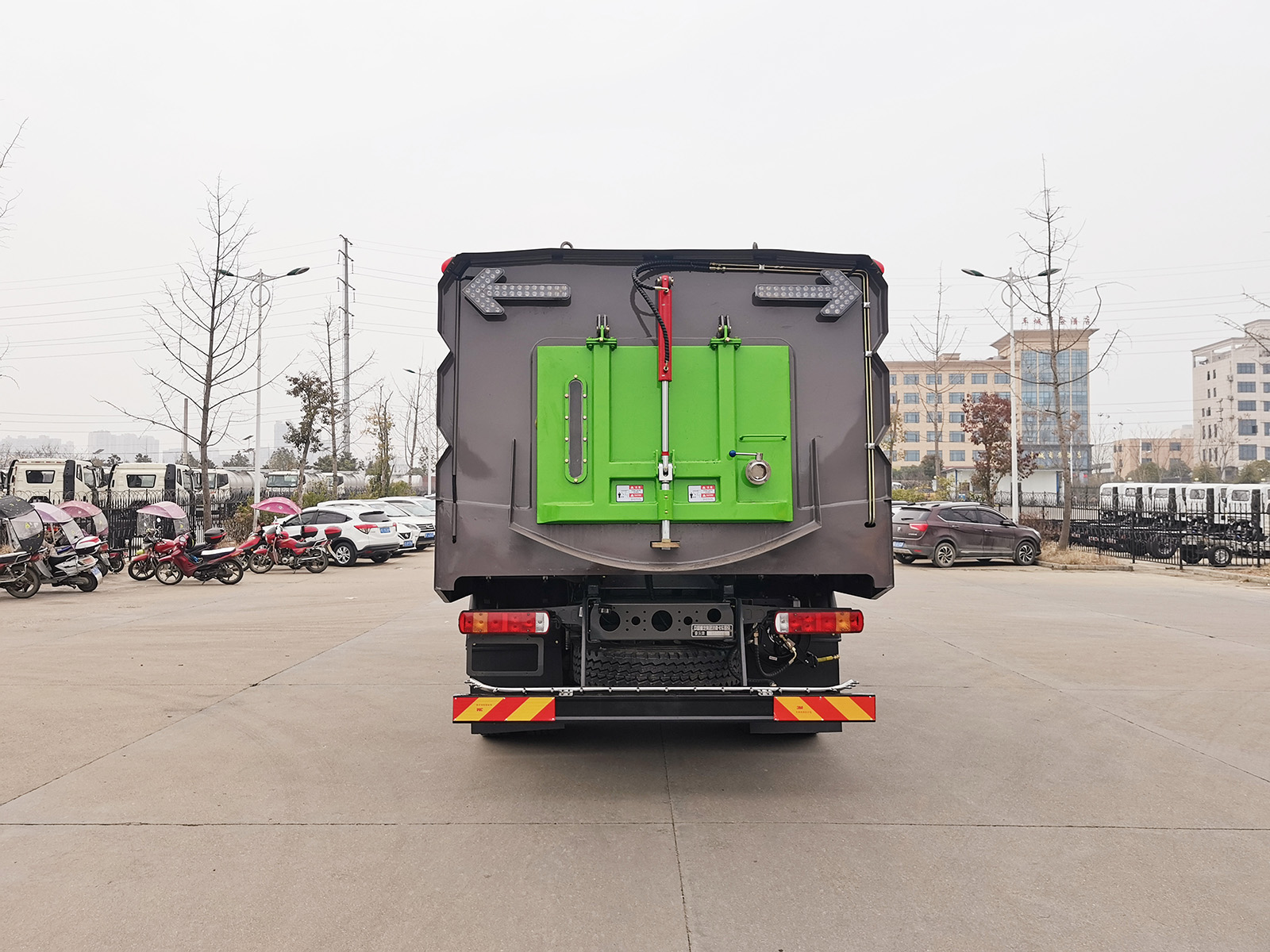

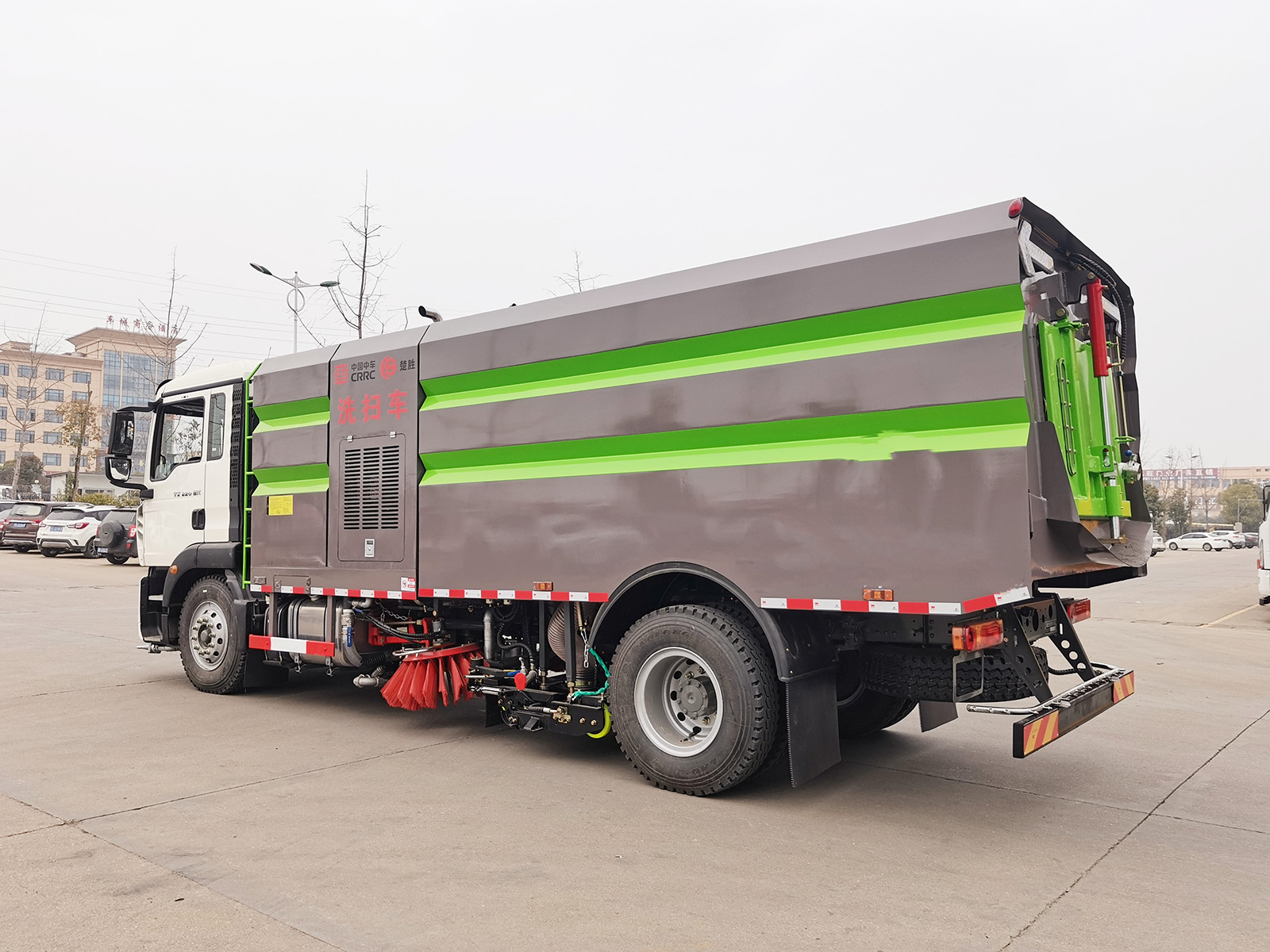

重汽HOWO洗扫车

洗扫车具有路面清洗、路面清扫、路缘清洗、喷雾降尘等多种功能。有“全洗扫”、“全扫”、“低压冲洗”等多种作业模式可供选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率在90％以上，可清洗路面和路缘，洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾降尘时，可开启喷雾装置，进行喷雾降尘作业。适用于城市道路、高速公路、广场、机场、码头、隧道、桥梁等清洗、清扫、喷雾降尘等清洁作业。

豪沃洗扫车是在**重汽集团济南卡车股份有限公司ZZ1187K501GF1二类汽车底盘的基础上改装而成，整车主要是由汽车底盘、副发动机、风机、高压水泵、清水箱、垃圾箱、左右扫盘、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、电控系统和副车架等组成。副发动机驱动风机和高压水泵，副发动机采用康明斯柴油发动机，排放达国Ⅲ标准。风机用洛阳北玻免维护离心风机，效率高，风量大，**风量达23500m3/h。高压水泵采用德国品孚高压柱塞泵，不锈钢泵头，流量合适，压力高，允许**压力达10MPa。清水箱充分利用了车载空间，容积达9m3。垃圾箱采用单层不锈钢结构，倾翻卸料，带高液位报**保护装置和自洁装置。作业中垃圾箱内污水液位达到规定高度时，保护系统会自动关停作业机构，可中途排水，排水后再作业直到垃圾箱装满垃圾。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。左右立扫为单扫盘(扫刷采用一体式注塑成型，钢丝和尼龙混合编制，有效增加扫刷使用寿命），减少扫盘数量，减少了扫刷消耗量，能降低使用成本。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间的合理间隙。吸嘴内设有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度地减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果。开式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。专用工作装置电控系统采用CAN总线智能化**器，可实现一键式作业起动和停机操作。

底盘采用 ZZ1187K501GF1型，国六排放标准，豪沃TX电动翻转驾驶室，带空调，断气刹，气囊减震座椅，轴距5000MM,其余按厂家基本配置。

 康明斯QSB-160国三电喷副发动机，德国品孚高压柱塞水泵，杭州威龙低压水泵(前置鸭嘴冲洗，中置对冲均为气动**），嘉善取力器，厦门南方超越分离式离合器，洛阳北玻免维护离心式风机，榆次叠加式液压阀组，亚德客电气阀总成，一体式气动分水阀（不漏水、不漏气），一体式冲压成型宽吸盘。双视频监控（含倒车和右侧清扫系统工作监视），音乐提示，垃圾箱自洁，低水位报**，高压冲洗卷盘，驾驶室集成**CAN操作系统。

【整车技术参数】
产品**	楚胜牌	公告批次	349
产品名称	楚胜牌CSC5180TXSZ6型洗扫车
总质量(kg)	18000	罐体容积(m3)
额定质量(kg)	6270,6205	外形尺寸(mm)	8660 * 2500 * 3180 (mm)
整备质量(kg)	11600	货厢尺寸(mm)
额定载客(人)		准拖挂车总质量(kg)
驾驶室准乘人数(人)	2,3	鞍座**载质量(kg)
接近角/离去角(°)	19/19	前悬/后悬(mm)	1430/2230
轴荷(kg)	6500/11500	**车速(km/h)	80,89,101
备注：	该车主要用于道路清扫,主要专用装置为箱体和清扫装置总成。仅采用轴距(mm):5000。侧后防护材质均为Q235,螺栓连接,后防护截面尺寸为(mm):150×50,下边缘离地高:450mm。ABS型号/生产企业:4460046300/威伯科汽车**系统(**)有限公司。选装EBS,EBS系统**器型号/生产企业为:EBS3/威伯科(上海)管理有限公司。选装普通驾驶室,可不选装遮阳罩,可不选装玻璃后风窗。
【底盘技术参数】
底盘型号	ZZ1187K501GF1	底盘名称	载货汽车底盘
**名称	豪沃牌	生产企业	**重汽集团济南卡车股份有限公司
轴数	2	轮胎数	6
轴距(mm)	3800,4200,4500,4700,5000,5200,5600
轮胎规格	295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,275/80R22.5 18PR,11R22.5 18PR,295/60R22.5 18PR
钢板弹簧片数	11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,2/3,7/7+6,7/7+3,3/7+6,3/7+3	前轮距(mm)	1950,2035,1910,1930
燃料种类	柴油	后轮距(mm)	1848,1860
排放依据标准	GB17691-2018国Ⅵ
发动机型号	发动机生产企业	发动机排量	发动机功率
MC07.25-60	**重型汽车集团有限公司	6870	188
WP4.6NQ220E61	潍柴动力股份有限公司	4580	162
MC07.27-60	**重型汽车集团有限公司	6870	202
MC07.29-60	**重型汽车集团有限公司	6870	213
MC05H.25-60	**重型汽车集团有限公司	4910	180
MC05H.23-60	**重型汽车集团有限公司	4910	166
MC05H.20-60	**重型汽车集团有限公司	4910	147
WP6H245E61	潍柴动力股份有限公司	6220	180
MC07H.29-60	**重型汽车集团有限公司	7360	213
WP6H270E61	潍柴动力股份有限公司	6220	199
WP7H220E62	潍柴动力股份有限公司	6800	162
WP7H245E62	潍柴动力股份有限公司	6800	180
WP7H270E62	潍柴动力股份有限公司	6800	199
WP7H300E62	潍柴动力股份有限公司	6800	221
整车详细介绍
底盘说明	底盘配置：豪沃 TX5专用车TX-M驾驶室，轴距4700MM，WP4.6NQ220E61发动机，潍柴220马力发动机，HW95508STC变速箱+HW45ZC法兰式取力器，1094自调臂前轴(鼓)，MCJ09BG自调

1、采用东风商用车有限公司DFH1180EX8二类汽车底盘改装，排放达到国Ⅵ级别；底盘性能稳定，质量可靠，是国内环卫改装车行业的高端底盘；底盘驾驶室视野宽阔、自带冷暖空调，驾驶室密封性好，震动和噪音低、座椅舒适、操作机构和仪表布局合理。

2、采用基于康明斯六缸发动机，功率强劲，性能可靠。

3、整车采用“中置两立扫+中置宽吸嘴（内置高压水喷杆）+中置高压侧喷杆”的作业装置布置方式对路面进行洗扫作业，集扫路和高压清洗车功能一体，实现一次作业完成清扫、高压清洗、垃圾和污水的收集。这种布置方式具有作业装置集中，刷洗-冲洗-吸收污水等动作连续流畅，作业飞溅少、污水吸净率高，清洗效率高等特点。采用两立扫结构减少了扫刷的磨损；采用宽吸嘴增大了吸污宽度，收水效果良好；内置高压水喷杆能减少水雾与垃圾的飞溅，减少飞溅造成的污染。

4、通过优化整车气力输送系统、优化吸嘴系统和风机系统的设计，提高系统的风量和风压，减少系统风阻等措施，大大提高了洗扫车作业效率及作业能力，使洗扫车的抽吸力和油耗指标达到了行业**水平。

5、整车采用**的平台化、模块化的设计理念和方法，对洗扫车各功能模块进行了深度优化和规划。

6、具有多种作业模式，具有怠速/标准/强力多种作业强度选择，可根据不同的工况可选择不同作业模式及强度。各作业模式均采用程序**，各参与的作业机构会根据程序设定的顺序自动进入作业、停止状态。

7、副发动机与风机设置有车用自动离合器；离合器的分离与结合由副发动机的转速自动**，确保副发动机无负载启动和停机，。

8、洛阳北玻离心式免维护降噪风机，叶轮采用耐磨钢制作，使用寿命长；风机轴承座轴承及密封件均采用进口品牌，性能稳定、可靠，使用寿命长。

9、前置**清水箱及垃圾箱上设置爬梯和人孔盖组件，不仅方便水箱内部清洁和维修，而且便于从水箱顶部加水。

10、配备清水低水位及污水高水位传感器，清水低于设定水位或污水高于设定水位洗扫车会自动报**或根据程序设定进入保护互锁模式，可有效保护高压水泵及避免二次污染。

11、垃圾箱配备高压自洁装置，可有效快速卸掉垃圾并对垃圾箱壁进行自动清洗，大大减轻了操作人员的劳动强度。垃圾箱尾部设置排污、吸污装置，不仅可在垃圾箱污水吸满后中途排放污水，还可吸拾洗扫车难以作业的区域。垃圾箱尾部设置诱导箭头灯。

12、附装在吸嘴体上的左、右高压铝制侧喷杆和吸嘴内置铝制喷杆呈“U”型布置，作业时喷杆离地高度固定不变，不随汽车载荷变化，能达到稳定的**清洗效果；并可调整高压水喷嘴角度，水流冲击力大，能直接将污水和垃圾送**吸口处并吸收于垃圾箱内，使路面不留尘土、污水；左、右高压侧喷杆具有防撞和自动复位功能。

13、清扫装置采用液压自动**方式**作业、回收；扫刷磨损后能够自动补偿保证良好的清扫效果；液压马达驱动扫盘旋转，并可根据路况自行调节工作调速。清扫装置具备自动避障及自动复位功能，能紧贴路沿作业而不被损坏；左右立扫采用特制扫刷，可同时刷洗道路路面、路沿、路沿石上表面和立面。

14、采用针对环卫作业设计的液压锁油路，油缸动作、锁止平稳、可靠，使用寿命高，可很好解决环卫作业车辆扫盘下跌问题。

15、左、右扫盘配备工作照明灯，方便在夜间等环境下作业，监视扫盘工作状况。

16、采用德国品孚高压柱塞泵，额定工作压力高达10Mpa，性能可靠、效率高；采用进口材质高压洗涤扇形喷嘴，洗涤效果好，使用寿命长。

17、采用榆次油研叠加式液压电磁阀组，高度集成，排列整齐，工作可靠，维护方便；前后布置两个液压阀块，分别**不同的液压动作，避免联带故障，方便维修和使用。

18、整车采用电、液集中**，操作简单。驾驶员可以驾驶室内完成各种动作的操作；厢体尾部设有手动**操作开关，驾驶员可在车外完成各类动作的操作；同时可扩展对接环卫车辆远程监控和管理平台，实现洗扫车的远程监控和智能管理。

19、设置有清水箱缺水、污水箱溢满、防垃圾箱后门未开启前倾翻卸料、防保护撑杆未放下收回垃圾箱、液压系统漏油等多种智能自动保护装置，保护洗扫车在特定工况或误操作时不受损害。

20、配备车辆两侧及车辆后部两路监控的监控系统，可实时监控洗扫车作业状况及作业效果，提供倒车影像**操作人员观察车辆尾部状况。
